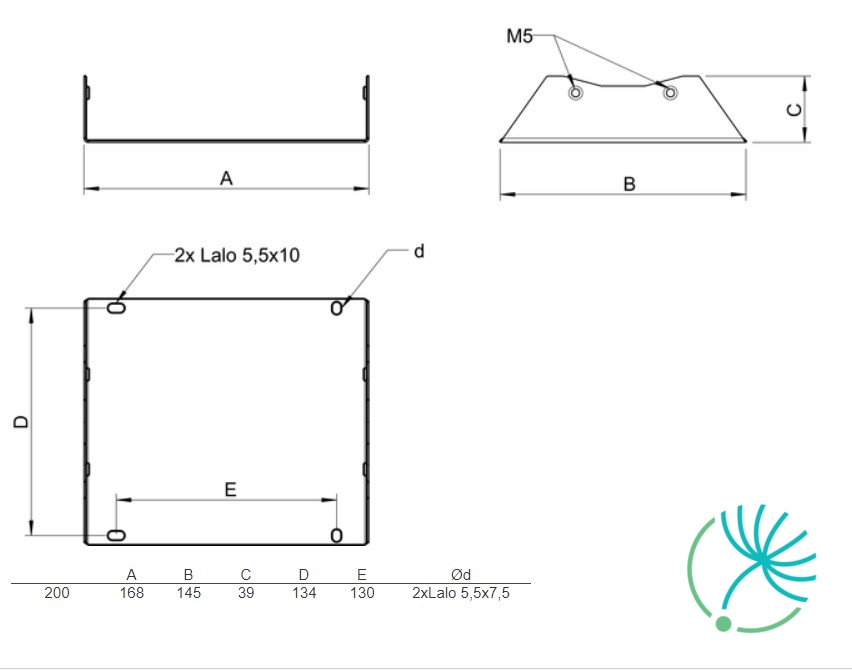

Systemair prio konzola 200

Systemair BFR 315 Coarse 70% je vreckový filter určený pre filtračné kazety Systemair FFR 315 a pre vodný ohrievač s filtrom VBF 250.

Rozmer: 332x332x350/3.

Trieda filtrácie: EU5/F5.

Systemair RSK 160 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 160 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 160 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair K 250 M sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 250 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 250 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 250 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair RE 3 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V bez vyvedených tepelných kontaktov TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Len v polohe 0 sú výstupné svorky bez napätia.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Upozornenie: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair RE 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair FK 125 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 125 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Je vhodná na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Rýchloupínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

Systemair SG 500 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 500​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair BFR 200 ePM1 60% je vreckový filter určený pre filtračné kazety Systemair FFR 200.

Rozmer: 233x233x230/3.

Trieda filtrácie: EU7/F7.

Systemair FGR 315 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 315 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Systemair LDC 125-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von z rekuperačnej jednotky, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair CB 125-1,8 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Kruhový ventilátor Systemair KVK Slim 125 je jednostranne sací radiálny ventilátor, ktorý má motor s vonkajším rotorom a dopredu zahnuté lopatky.

Motor a obežné koleso kruhového ventilátora sú montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavanými termokontaktmi s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Slim 125 je zhotovený z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Kruhový ventilátor Systemair KVK Slim 125 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair FFR 150 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 150 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.
