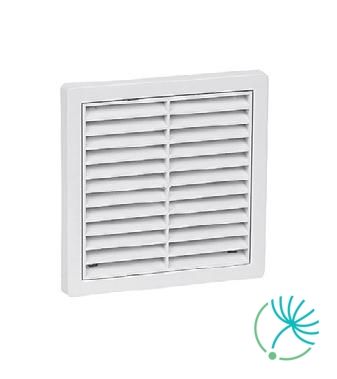

LG 100 mriežka

RD 100 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

CT 12/14 R je transformátor pre malé ventilátory s bezpečným napätím 12V. Jeho úlohou je 230 V napätie pretransformovať na 12 V. Navyše je vybavený nastaviteľným časovým dobehom 1- 30 minút.

Skrinka je vyrobená z plastu a je vhodná na montáž na omietku.

COM 2 je dvojpolohový prepínač otáčok, ktorý je určený na prepínanie a vypínanie ventilátorov. Skrinka je vyrobená z plastu.

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 150 mm) a stenovej mriežky (□E 180 mm).

Samočinná pretlaková žalúzia pre vertikálnu montáž na vonkajšiu stenu. Má profilované listy a pracuje veľmi dobre aj pri nízkych rýchlostiach vzduchu. Maximálna rýchlosť vzduchu je 12 m/s. Pretlaková žalúzia je zhotovená z nárazuvzdorného nylonového materiálu odolného proti poveternostným vplyvom a proti ultrafialovému žiareniu. Pretlakové žalúzie sa veľmi ľahko montujú, skrutky a hmoždinky sú priložené.

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 125mm) a stenovej mriežky (□E 160mm).

Prepínač otáčok - rýchlostí na ventilátoroch s polohou na vypnutie. Montáž na omietku alebo aj pod omietku.

RKK 125 je spätná klapka do potrubia s priemerom 120 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 160 umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 100 umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

RTR 6721 je priestorový bimetalový termostat určený k riadeniu teploty v miestnosti v rozsahu +5°C až +30°C určený na inštaláciu na stenu s citlivosťou ± 1˚C.

• automatické zapnutie ventilátora pri prekročení nastavenej hodnoty relatívnej vlhkosti
• Automatické vypnutie ventilátora pri poklese relatívnej vlhkosti pod nastavenú úroveň
• Zapnutie a vypnutie tiahlom (šnúrkou)
• LED kontrolka chodu ventilátora
• Povrchová alebo zapustená montáž

  Vhodný pre ventilátory: DX100, DX180 Premier, DX200 Premier, DX400 Premier, CMF, GX6, GX9, GX12, WX6, WX9, WX12
