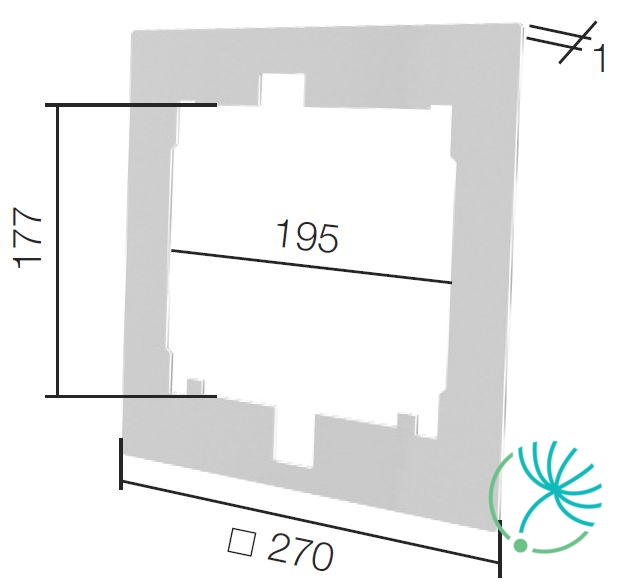

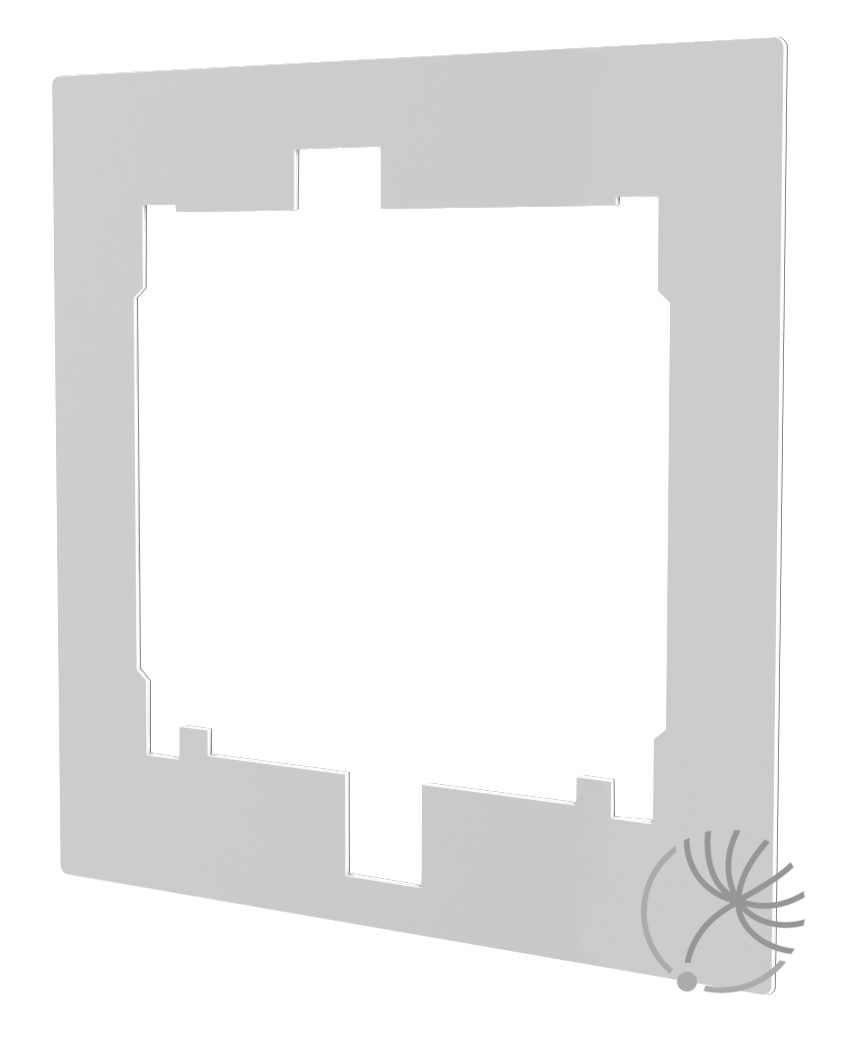

Helios ELS-PB krycí rámček

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 200 ED umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

RD 100 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 80 ED umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 125mm) a stenovej mriežky (□E 160mm).

Samočinná pretlaková žalúzia pre vertikálnu montáž na vonkajšiu stenu. Má profilované listy a pracuje veľmi dobre aj pri nízkych rýchlostiach vzduchu. Maximálna rýchlosť vzduchu je 12 m/s. Pretlaková žalúzia je zhotovená z nárazuvzdorného nylonového materiálu odolného proti poveternostným vplyvom a proti ultrafialovému žiareniu. Pretlakové žalúzie sa veľmi ľahko montujú, skrutky a hmoždinky sú priložené.

RD 160 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

Jednofázový triakový regulátor otáčok REB 1 N sa používá na plynulú reguláciu otáčok ventilátora a zároveň ako vypínač. Minimálne otáčky ventilátora možno nastaviť po odňatí krytu pootočením regulačného prvku.

Regulátor môže spôsobovať intenzívny hluk motora, obzvlášť pri nízkých otáčkách. V takom prípade je nutné použiť transformátorový regulátor.

 Tento druh možno inštalovať na omietku.

RTR 6721 je priestorový bimetalový termostat určený k riadeniu teploty v miestnosti v rozsahu +5°C až +30°C určený na inštaláciu na stenu s citlivosťou ± 1˚C.

RD 125 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 100mm) a stenovej mriežky (□E 140mm).

RKK 150 je spätná klapka do potrubia s priemerom 150 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.

Plastová dvojkrídlová spätná klapka s pružinkou

Vhodná pre ventilátory BF, resp. IF
